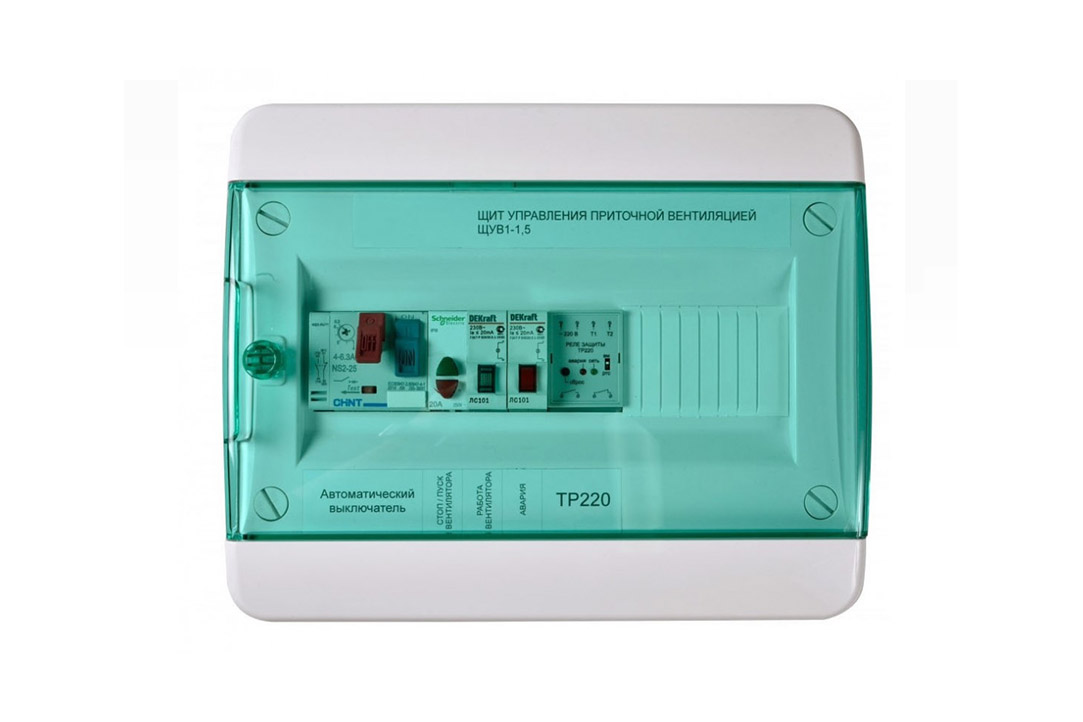

ЩУВ1 — универсальный щит управления и защиты двигателей вентиляторов. Совмещает в себе функции ЩУВ2 и ЩУВ3. Особенно удобен для управления вытяжными вентиляторами, в т.ч. вентиляторами дымоудаления.
ЩУВ2 — защита двигателя вентилятора с термоконтактами. Дистанционное управление работой вентилятора. Может использоваться совместно с щитами ЩУ и ЩУТ1 для управления приточными и вытяжными вентиляционными системами.
ЩУВ3 — защита двигателя вентилятора без термоконтактов. Защищает двигатель вентилятора от перегрузки по току. Дистанционное управление работой вентилятора.Можно подключить к щитам управления приточными вентиляционными системами ЩУ и ЩУТ.
ЩУВ4 — защита двигателя вентилятора, оборудованного термоконтактами. Плавный пуск двигателя вентилятора.
ЩУВ5 — защита двигателя вентилятора без термоконтактов. Плавный пуск двигателя. Защищает двигатель вентилятора от перегрузки по току.
ЩУВ6 — плавное регулирование скорости вращения канального вентилятора на 220 В.
ЩУВ7 — управление основным и резервным вентилятором. Защищает двигатель вентилятора от перегрузки по току. Обеспечивает непрерывную работу вентиляционной системы при выходе из строя одного из вентиляторов.
Применение
ЩУВ1 используется с любым типом асинхронного двигателя на 220/380 В, независимо от наличия и отсутствия термоконтактов. Есть возможность управления с выносного пульта ПУ2, индикация режимов работы и аварии. Имеет возможность подключения частотного регулятора.
ЩУВ2,3 имеет возможность подключения к щиту частотного регулятора. Есть возможность управления с выносного пульта, индикация режимов работы и аварии.
ЩУВ4,5 имеет возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение вентилятора замыканием внешних контактов.
ЩУВ6 имеет возможность внешнего управления сигналом 0 ... 10 В и резистором 15 кОм.
ЩУВ7 используется для поддержания постоянного притока/вытяжки путем включения резервного вентилятора.
