Датчики температуры используются в системах приточной вентиляции с электрическими или водяными калориферами для измерения температуры. Измерительный элемент терморезистор с отрицательным ТКС. Возможно измерение температуры в канале вентиляции, в помещении и температуры обратной воды из водяного калорифера.
Описание
Канальный датчик температуры
Устанавливается за электрическим или водяным калорифером по потоку воздуха в канале вентиляции. Датчик ТД1 должен монтироваться на расстояние не менее 1,5 метров от канального нагревателя. При этом не будет инфракрасного воздействия от нагретых ТЭНов на датчик. К тому же, на таком расстоянии воздух после канального нагревателя лучше перемешается, и его температура станет более равномерной. Датчик должен быть установлен как можно ближе к центру воздуховода на прямом участке, перпендикулярно стенке воздуховода. Канальный датчик ТД1 устанавливают в воздуховод через отверстие диаметром 8,5 мм. Гибкая пластмассовая втулка, входящая в комплект поставки, позволяет крепить датчики как на прямоугольные, так и на круглые воздуховоды. Глубина установки датчика от 40 до 130 мм. Корпус датчика выполнен из прочной алюминиевой трубки.

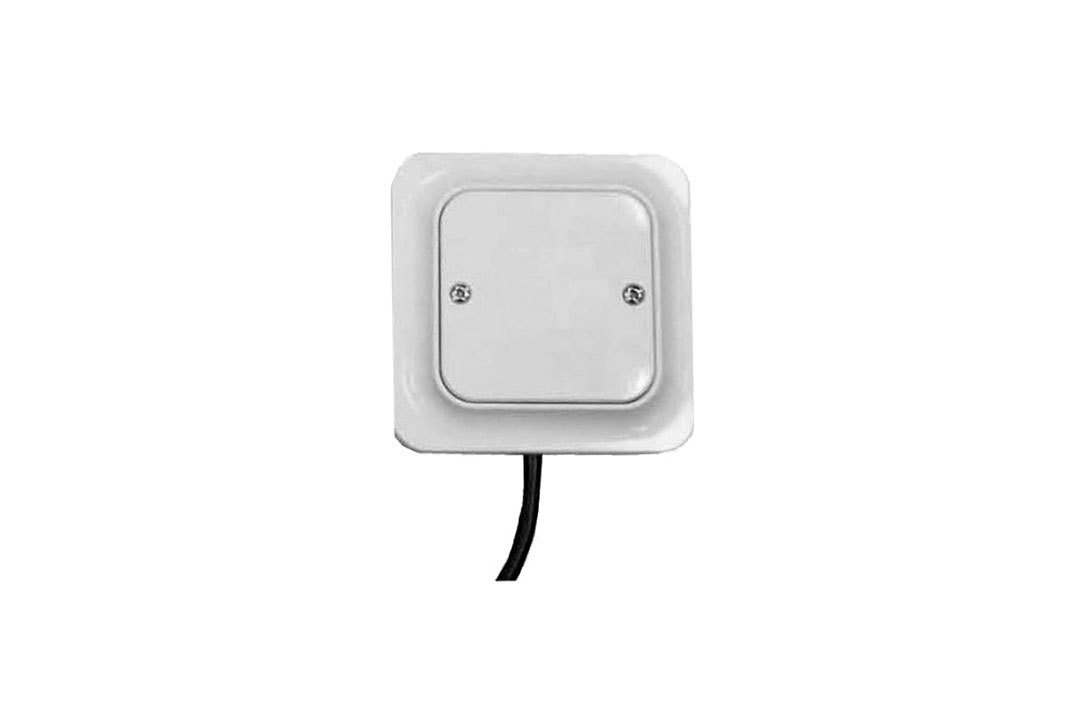

Комнатный датчик температуры
Используются для измерения температуры в помещении. Комнатный датчик КТД1 монтируется на стену в местах, защищенных от воздействия обогревательных приборов и прямых солнечных лучей. Высота установки датчика не менее 1,5 метра от пола.
Накладной и погружной датчики температуры
Применяются для защиты водяного калорифера от замерзания теплоносителя. Измеряют температуру обратной воды из водяного калорифера. Накладной датчик температуры TG-A130 устанавливается в непосредственной близости от выходного патрубка обрат- ной воды водяного калорифера и крепится с помощью монтажного кольца, который входит в комплект поставки. Погружной датчик TG-D130 монтируется таким образом, чтобы сам датчик температуры находился в потоке об- ратной воды из калорифера. Имеет меньшую инерцию, чем TG-A130.
